Noch 53005 hélice de terreno para niveles radios 420/483 mm H0 escala 1:87 ho 00

LAGGIES Helix
El círculo de base en ancho H0 con un radio de vía de 420/483 mm, de vía única o doble.

Cada hélice puede construirse elevándose hacia la izquierda o hacia la derecha. El kit completo contiene todos los pilares necesarios, segmentos de vía e instrucciones detalladas para el montaje. Necesitará un círculo base para cada hélice. El número de círculos complementarios necesarios dependerá de la altura que desee salvar.

¿Qué es una hélice?

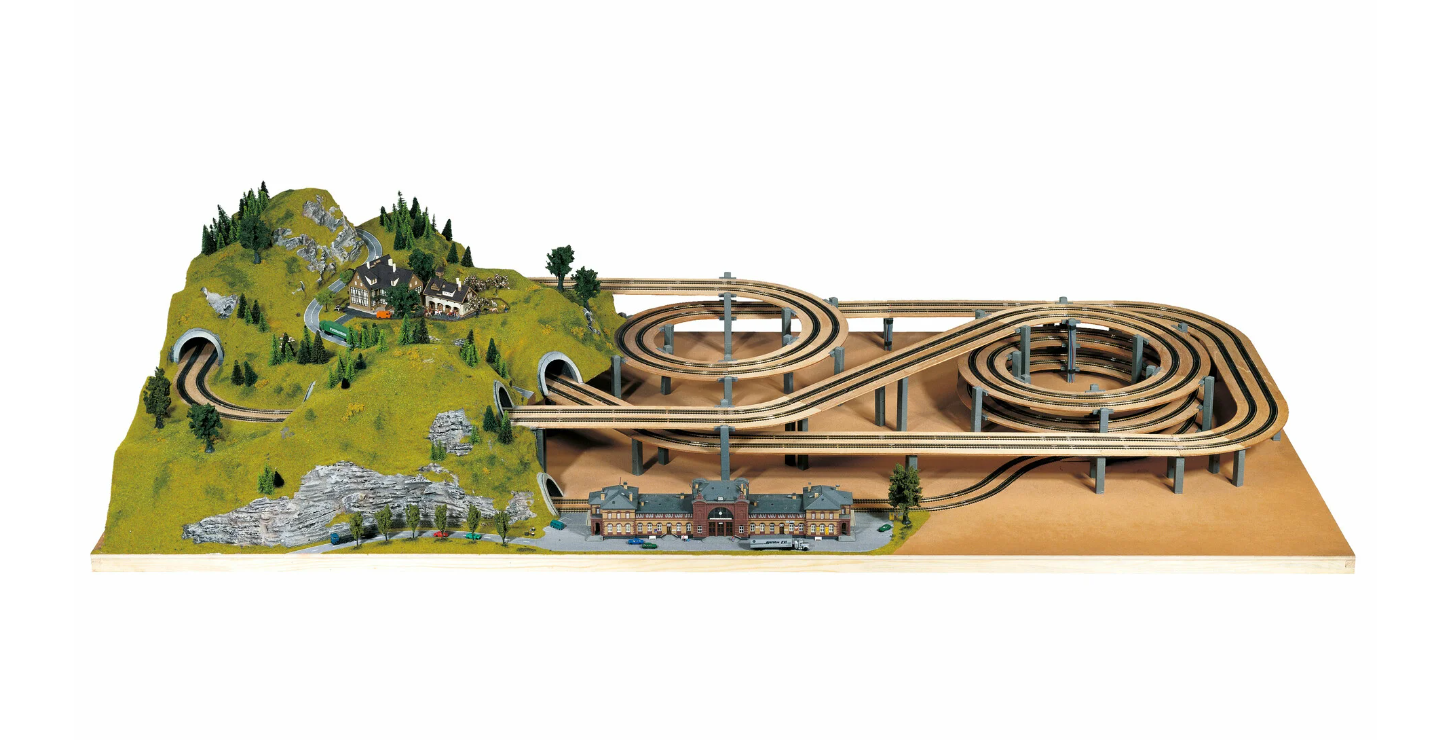

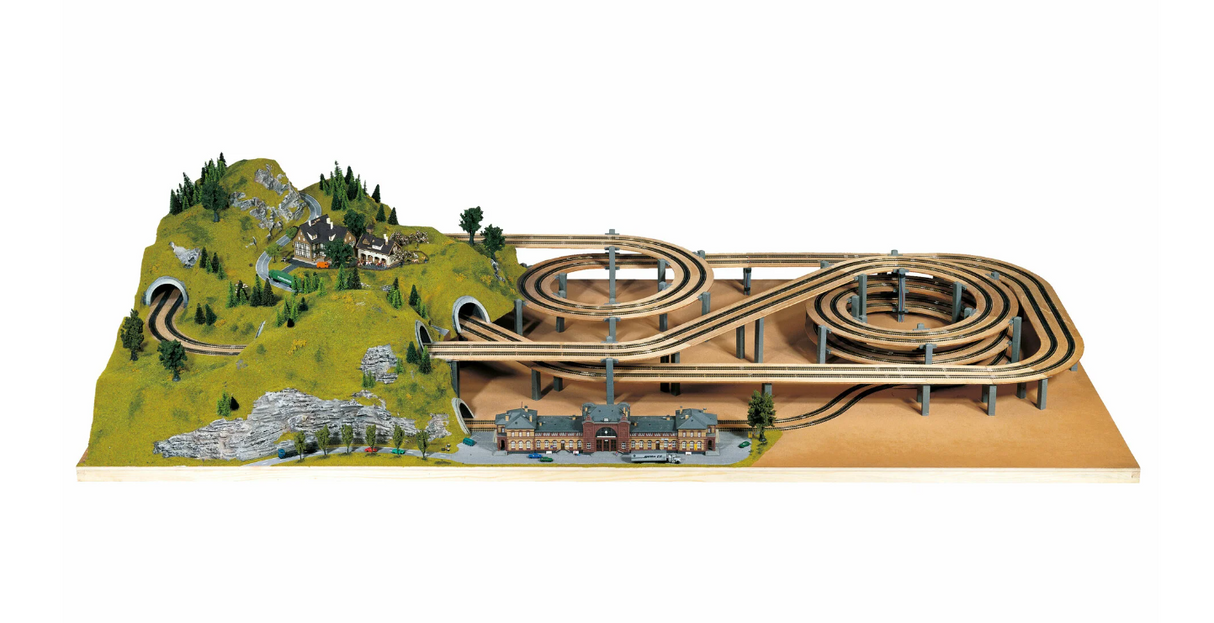

Una hélice es una espiral en la que un tren pasa de un nivel a otro superior o inferior, es decir, sube o baja por la hélice. La hélice tiene la misma pendiente en cada punto, de modo que incluso los trenes largos pueden salvar grandes diferencias de altura sin problemas.

¿Cuándo se necesita una hélice?

Las posibilidades de uso son muy variadas. He aquí algunos ejemplos:

Para llegar a un nivel superior o inferior.

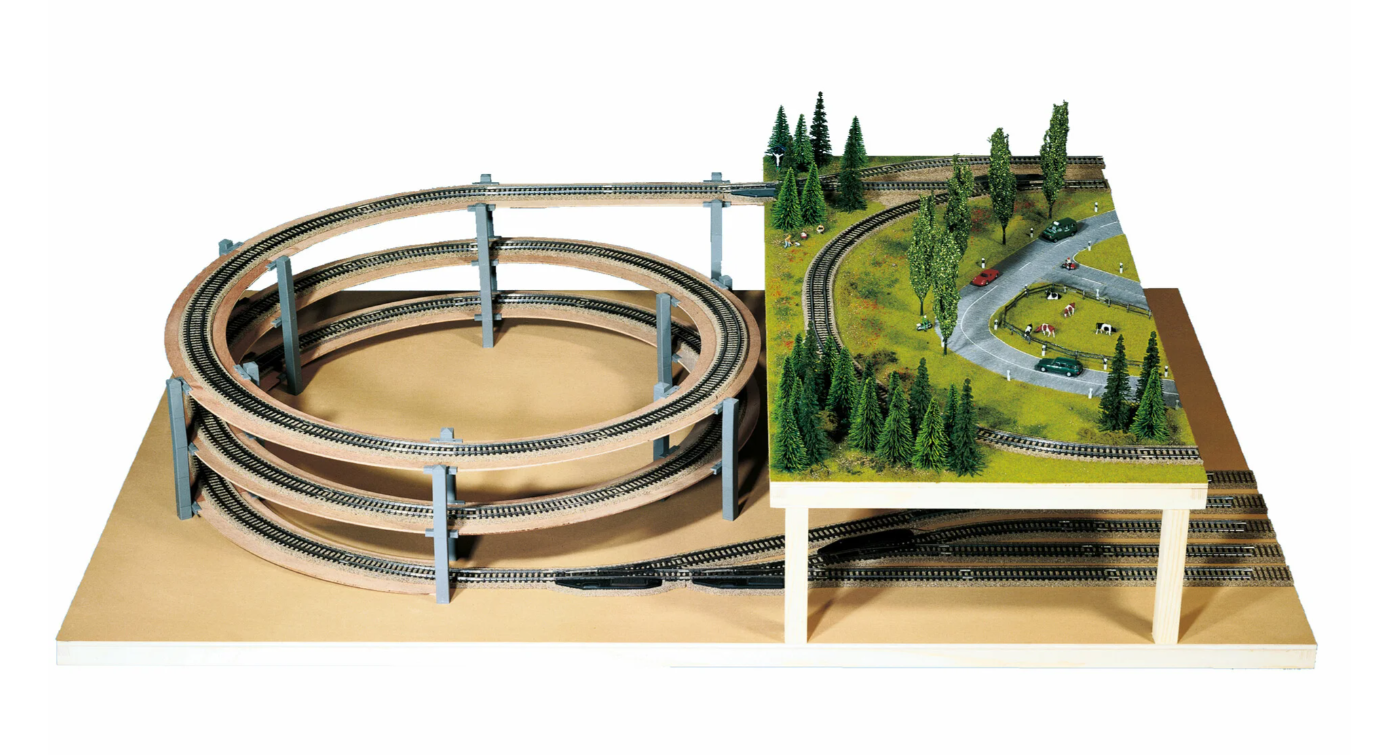

Para llegar a un patio de maniobras situado debajo de la maqueta.
Para conectar dos maquetas de alturas diferentes.
¿Cómo evito que los trenes descarrilen en las curvas de la hélice?

Las curvas exteriores de la hélice están elevadas 3 mm. Esto mejora significativamente la seguridad de la conducción y reduce la resistencia a la rodadura.

¿Qué versiones de LAGGIES Helix hay disponibles?

Se ofrecen hélices para los anchos de vía H0 y N, adaptadas con precisión a las condiciones especiales de cada fabricante ferroviario. Todas las hélices pueden construirse tanto elevándose hacia la izquierda como hacia la derecha.

¿Cómo puedo salvar grandes diferencias de altura con una hélice?

Para cada hélice es necesario un círculo de base. Este círculo base comprende la entrada y la salida de la hélice. Sobre este círculo base pueden colocarse tantos círculos adicionales como se desee, en función de la diferencia de altura que deba salvar el tren.

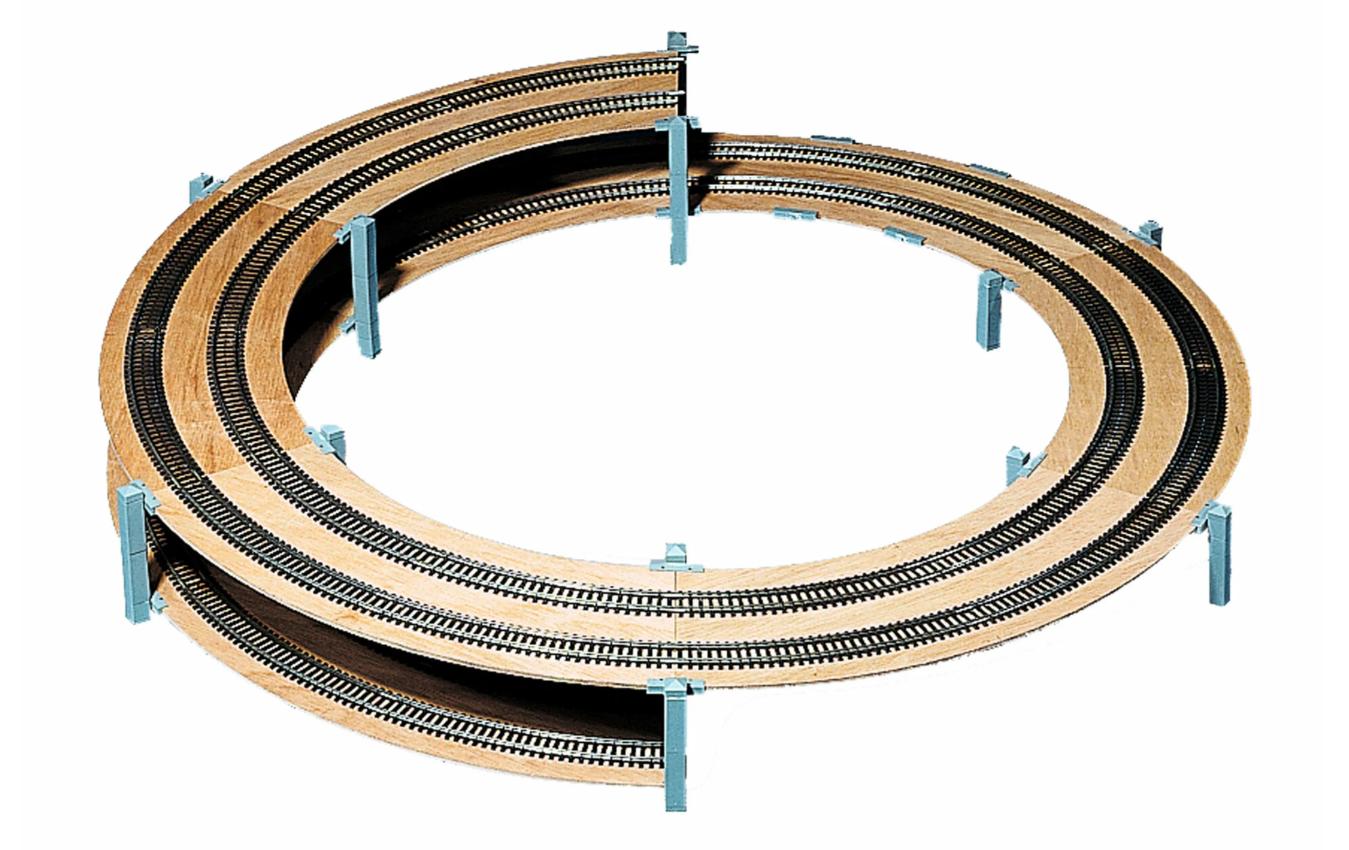

El círculo de base: el círculo de base comprende 1 ½ círculos. La altura libre, así como la entrada y la salida, se consiguen con un círculo de base.

El círculo complementario: el círculo complementario se compone de un círculo completo. Sobre un círculo base pueden colocarse tantos círculos adicionales como se desee. De este modo, incluso las mayores diferencias de altura pueden salvarse fácilmente en los espacios más reducidos.

¿En qué consiste LAGGIES Helix?

El kit se compone de segmentos de vía fresados con precisión, fabricados en madera contrachapada de 4 mm de grosor, y de pilares y soportes ingeniosamente adaptados entre sí.

Radio de vía: 420/483 mm, vía simple o doble,


círculo base, 9 segmentos = 1 ½ círculos,

altura de montaje: 130,5 mm,

anchura del segmento: 145 mm,

pendiente interior: 3,3%,

pendiente exterior: 2,87%,

diámetro exterior (dimensiones exteriores de pilar a pilar): 1078 mm

Adecuado para: Fleischmann Profi R2/R3, PIKO A R2/R3, Roco Line R3/R4 y otras vías con estos radios.
