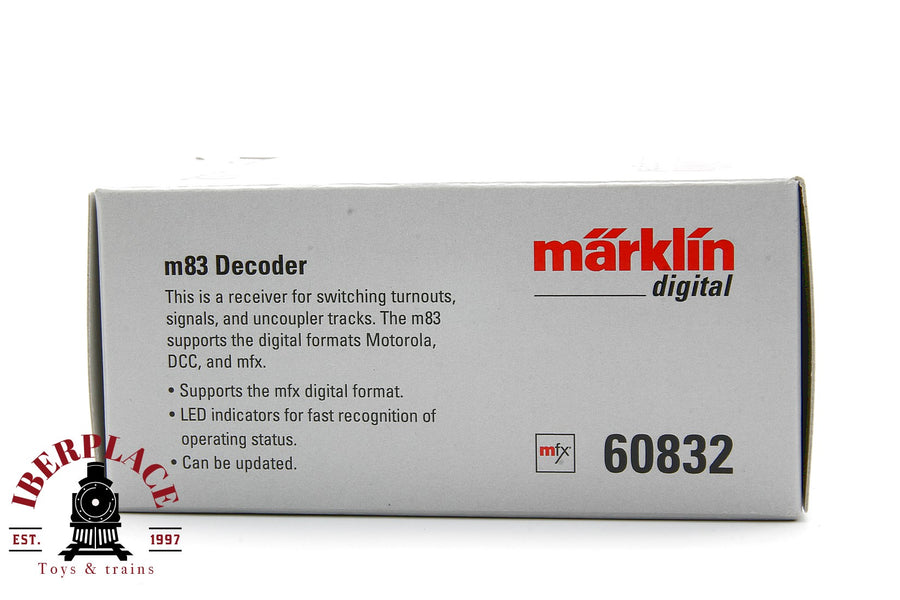

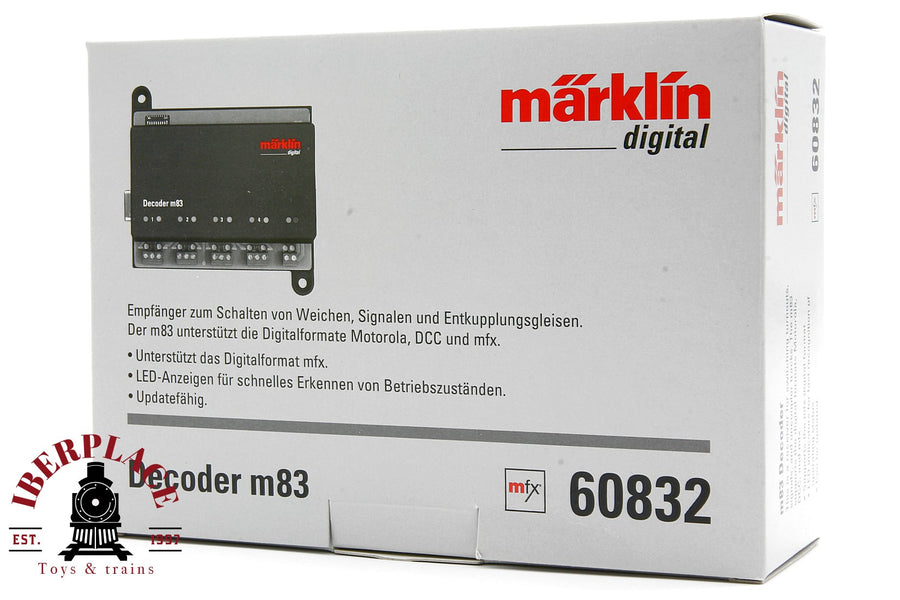

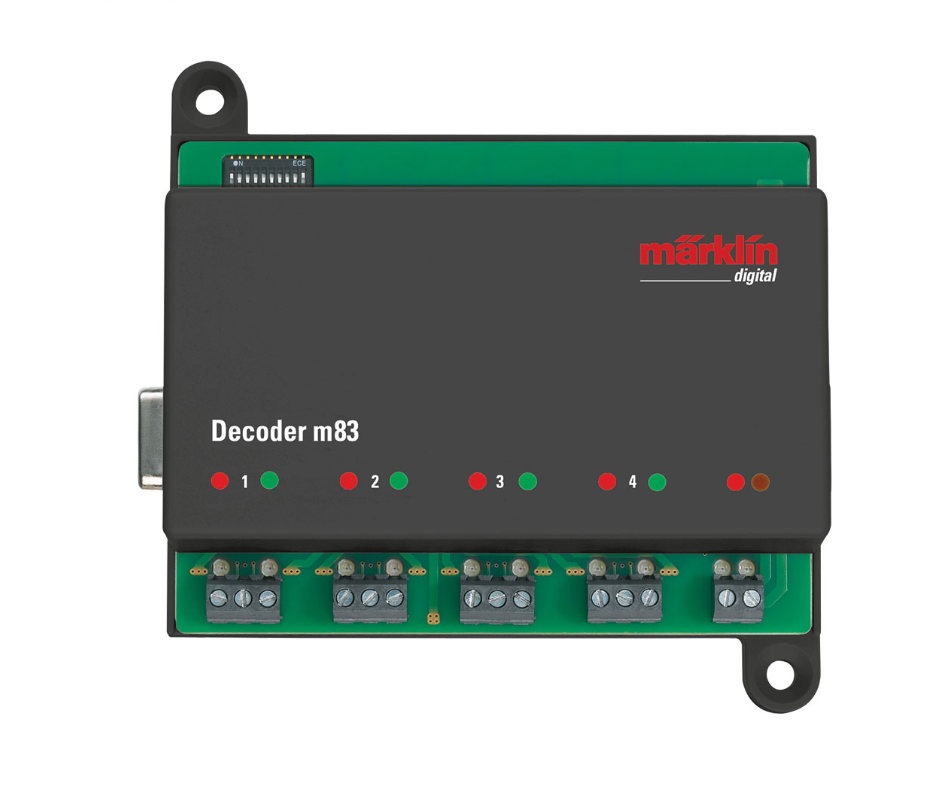

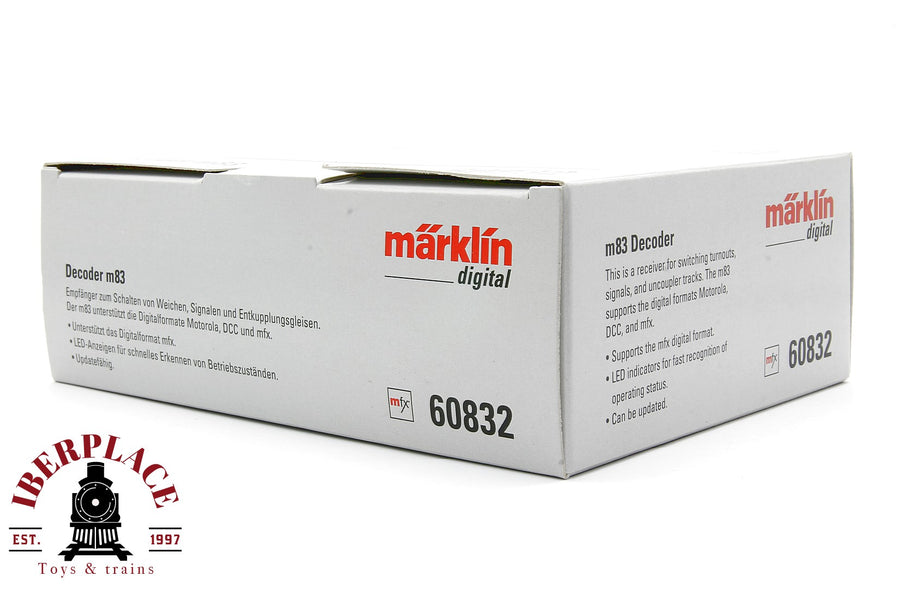

Märklin 60832 – Decoder m83

Märklin 60832 m83 para conmutar desvíos, señales y vías de desenganche; ocho salidas, controlables individualmente o por parejas. De fábrica, hasta cuatro desvíos.

La ficha cita Motorola hasta dirección 320 y DCC hasta 2040, ajuste por interruptores o vía de programación en bloques de cuatro. Carga máxima total indicada: 3 A. Bornes de tornillo elevables.

mfx se usa para registrar y configurar el decodificador; la conmutación sigue en MM o DCC. Alta mfx: Central Station 60215 o superior. Interruptor 10: OFF para MM, ON para DCC. Tras el alta mfx, la configuración se realiza por mfx, no por parámetros MM/CV DCC.

Alimentación por vía o 66360 únicamente con 60822. m83/m84 se conectan directamente entre sí: sin cables prolongadores entre conectores laterales y sin otro enlace adicional a la vía. Para motores, un 60821 por pareja de salidas.

Desconecta toda alimentación antes de cablear o cambiar los interruptores. No abrir la carcasa; uso en interior seco. Los cables deben pelarse y trenzarse, sin estañar, antes de fijarlos en los bornes.

CV79: modo 0, cuatro desvíos/4 direcciones; 1, ocho pulsadores/4 direcciones sin indicación de estado; 2, ocho interruptores/8 direcciones; 3, intermitencia y azar/8 direcciones; 4, fluorescentes/8 direcciones; 5, lámparas de bajo consumo/8 direcciones.

Las funciones de salida se configuran con CV112–135; ancho de pulso y período son ajustes distintos. La guía recomienda para desvíos C 30 % y 0,25 s; K/M 75 % y 0,5 s. Tras registrar por mfx, configura mediante mfx.

El suplemento de iluminación 2026 exige resistencias en paralelo y polaridad correcta para las lámparas LED 72800/72804/72809 según su esquema. El ejemplo para bombillas de 19 V y máximo 200 mA no equivale a una conexión directa universal de LED.

Se conserva la tabla original para DCC y mfx, incluidas las filas no utilizables y sus valores vacíos. Son valores de modo, no teclas F. La cifra 138 repetida para luz Gyra se mantiene como en la fuente y queda pendiente de aclaración. La etiqueta española del modo 8 se aclara como atenuación progresiva según DE/EN.

El pictograma indica solo adultos; el bloque de advertencia de la ficha menciona además menores de tres años. Estado y accesorios del ejemplar se comprueban en su anuncio.

Funciones de salida DCC y mfx

Märklin 60832
